Інструкція

Через специфіку даних ONU, на роутері Mikrotik потрібно теговано подати VLAN на UPLink. Далі в інструкції використовується роутер скинутий до заводських налаштувань зі стандартною конфігурацією.

Якщо ваш маршрутизатор був раніше налаштований - рекомендовано зробити скидання до заводських налаштувань.

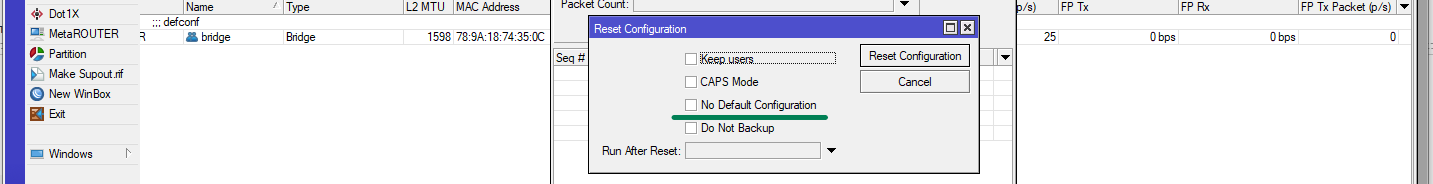

Зображення 1: скидання маршрутизатора до заводських налаштувань

Якщо ваш роутер вже на заводських налаштуваннях, то можемо розпочинати налаштування для роботи інтернету через ONU STICK.

Крок 1 - Підключення до маршрутизатора

Для початку налаштування роутера необхідно до нього під'єднатися по Wi-Fi або по кабелю.

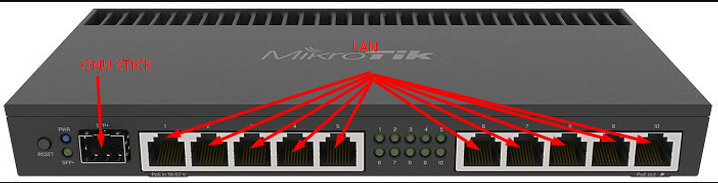

Зображення 2: демонстрація LAN портів

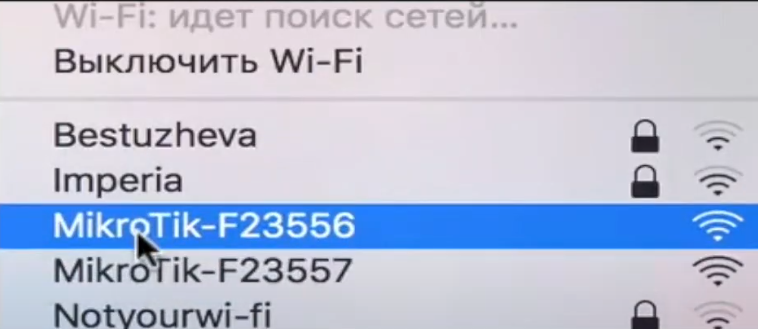

Якщо ви будете налаштовувати через підключення по Wi-Fi тоді вам необхідно у списку доступних Wi-Fi мереж знайти мережу з назвою вашого роутера, вона має бути без пароля.

Зображення 3: список Wi-Fi мереж

Якщо ви виконали підключення по одному з двох варіантів, тоді переходимо до наступного кроку.

Крок 2 - Вхід в інтерфейс налаштувань маршрутизатора

Для входу в інтерфейс вам необхідно на пристрої, через який ви під'єднались, увійти в будь-який браузер і в адресну строку ввести  цю адресу: 192.168.88.1

Зображення 4: введення адреси кабінету налаштувань маршрутизатора

Після цього у вас має відкритись інтерфейс налаштувань  і можемо переходити до наступного кроку.

Крок 3 - Налаштування маршрутизатора

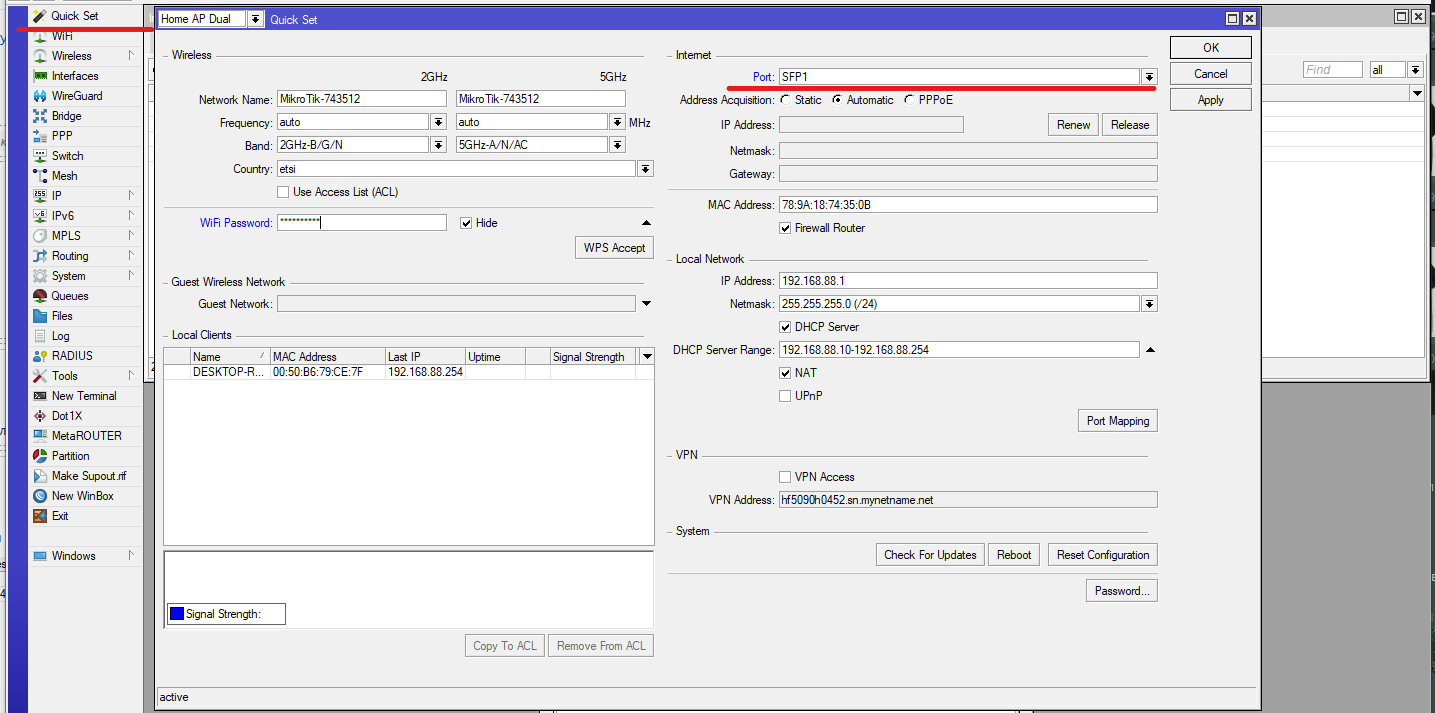

Налаштування будемо виконувати через "Quick Set". Натискаймо цю кнопочку  та у відкритому вікні бачимо поля Wireless та Internet.

В полі Internet, пункт Port, обираємо SFP1.

Зображення 5:  Quick Set

Поле Wireless відповідає за налаштування вашої Wi-Fi мережі. Там ви можете встановити власні назву та пароль для Wi-Fi.

Після виконання всіх необхідних налаштувань переходимо до наступного кроку.

Крок 4 - Налаштування VLAN

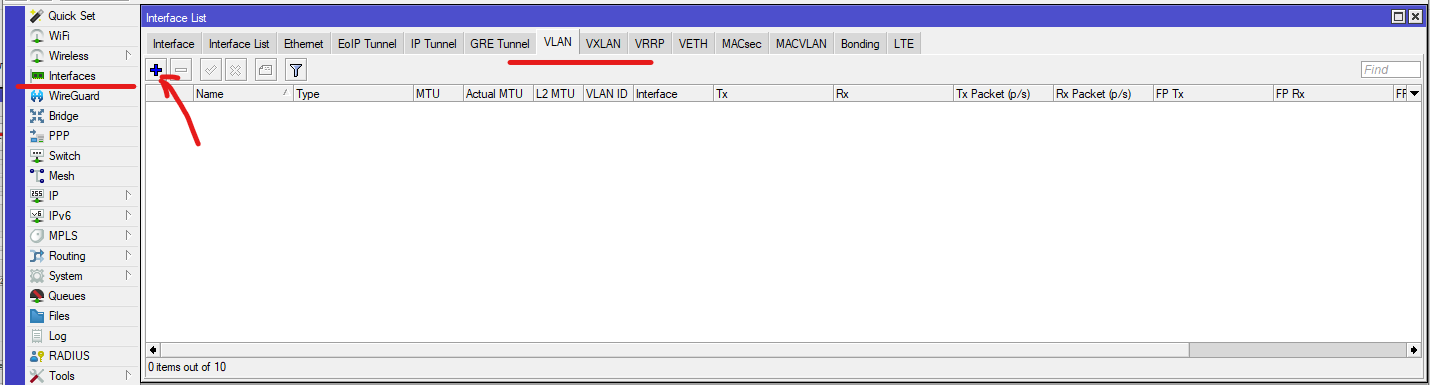

Відкриваємо вкладку "Interfaces ", потім в цій вкладці обираємо "VLAN" і натискаємо плюсик.

Зображення 6.1: Налаштування VLAN

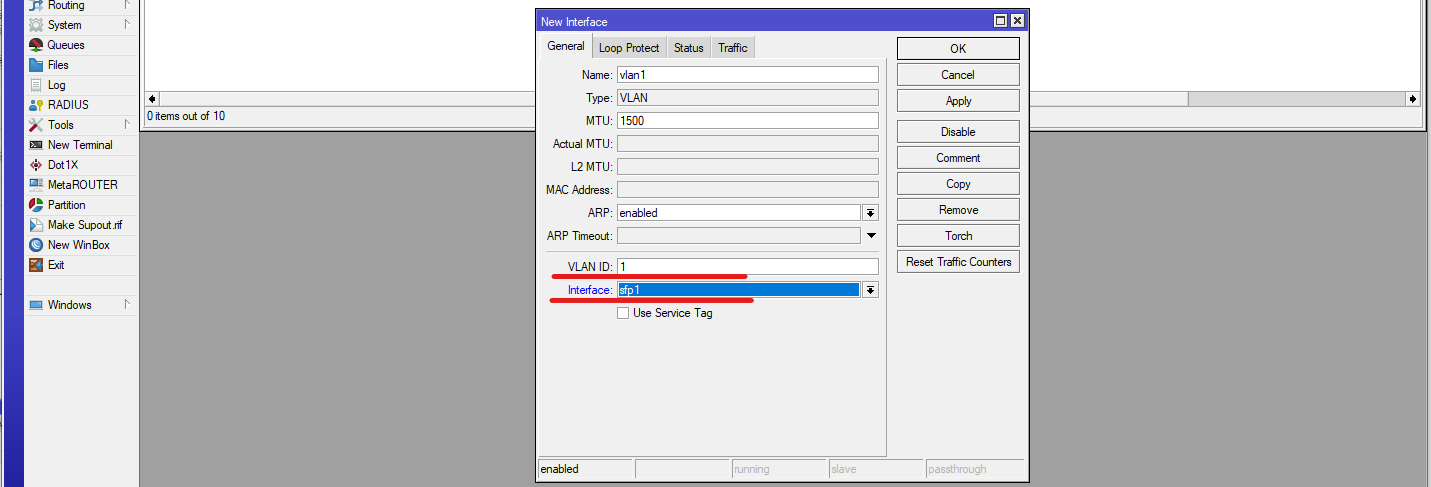

Після натискання плюсику у відкритому вікні, в строці VLAN ID обирамо 1. В строці "Interface" необхідно обрати SFP1 і потім натискаємо "ОК".

Зображення 6.2: Налаштування VLAN

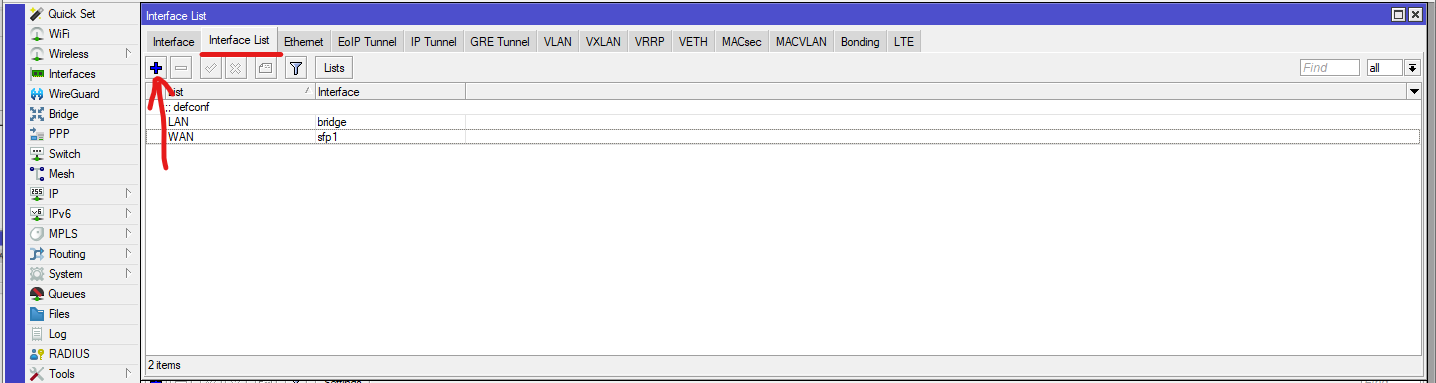

Далі переходимо в підрозділ "Interface List", натискаємо плюсик.

Зображення 7.1:  Interface List

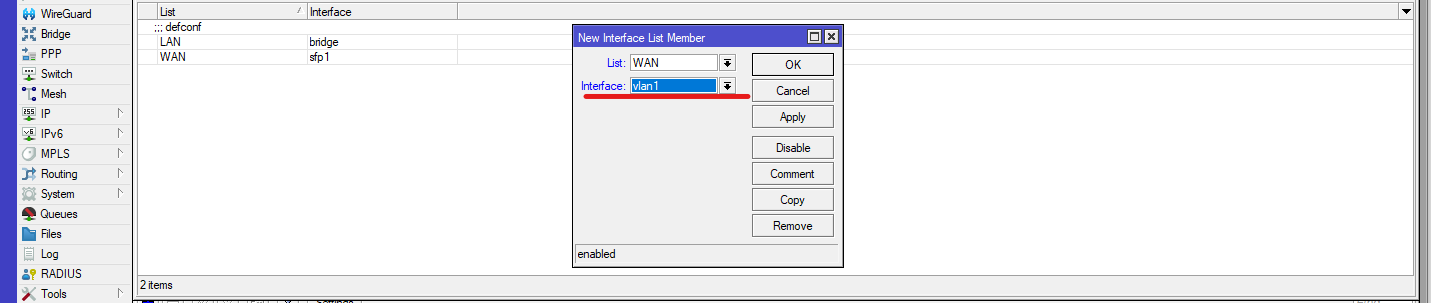

У відкритому вікні виставляємо List: "WAN" і в строці Interface обираємо "vlan1" (або будь-яка назва, створеного вами VLANу) і потім "ОК".

Зображення 7.2: Interface List

Крок 5 - Налаштування DHCP

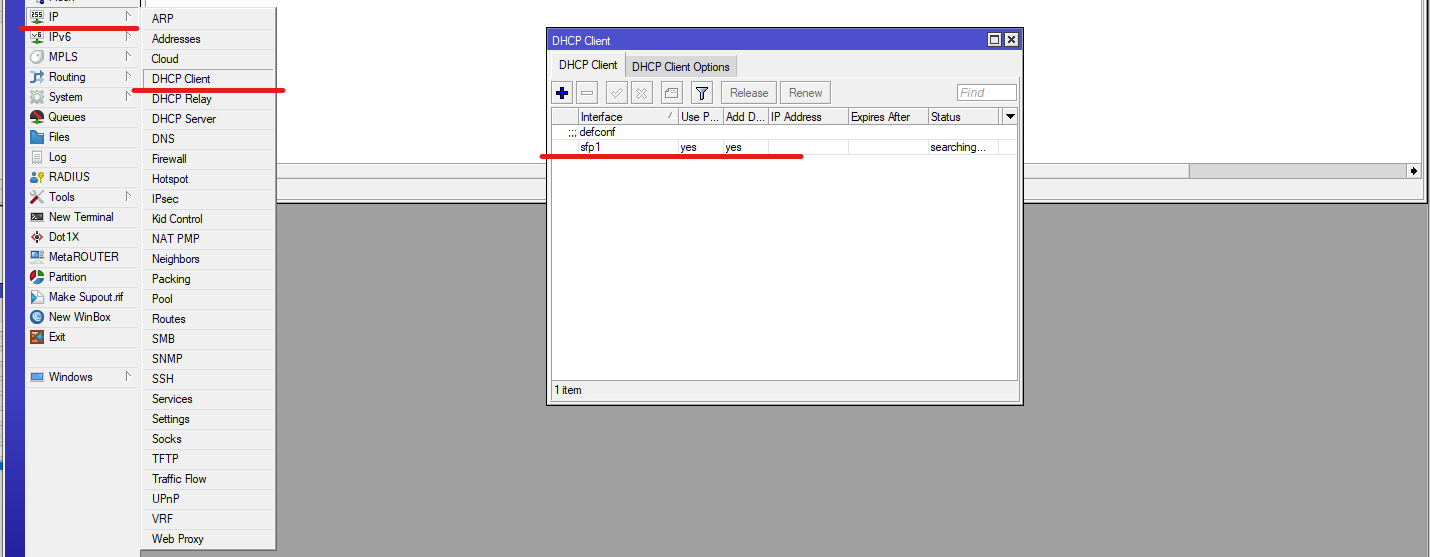

Переходимо до налаштування DHCP. Для виконання необхідних налаштувань необхідно у стовпчику зліва натиснути на пункт "IP" і потім обрати підпункт "DHCP Client". У відкритому вікні необхідно зробити подвійний клік на SFP1.

Зображення 8.1: налаштування DHCP

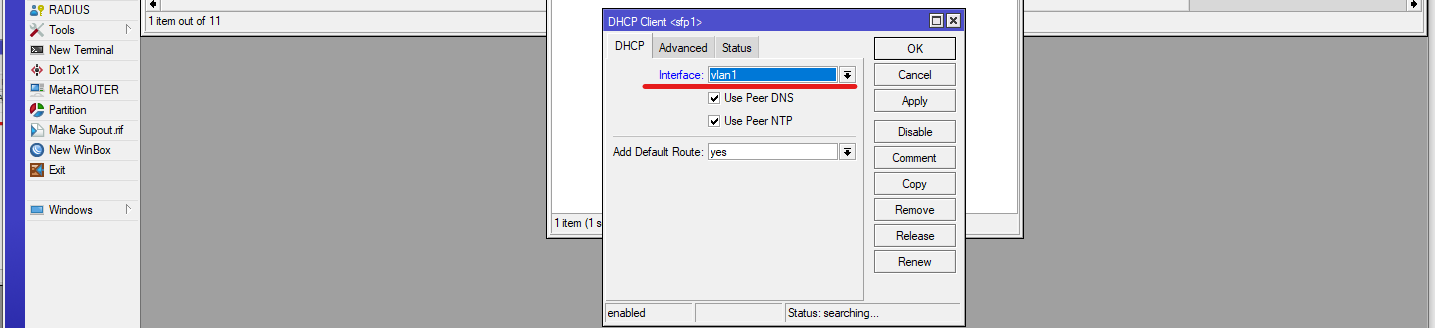

Після подвійного кліку відкриється нове віконце. В ньому буде поле "Interface". В цьому полі обираємо vlan1( або інша назва, створеного вами влану) і натискаємо "ОК".

Зображення 8.2: налаштування DHCP

Після виконання цих налаштувань інтернет має запрацювати.
Якщо у вас все запрацювало - тоді, ви молодець)
